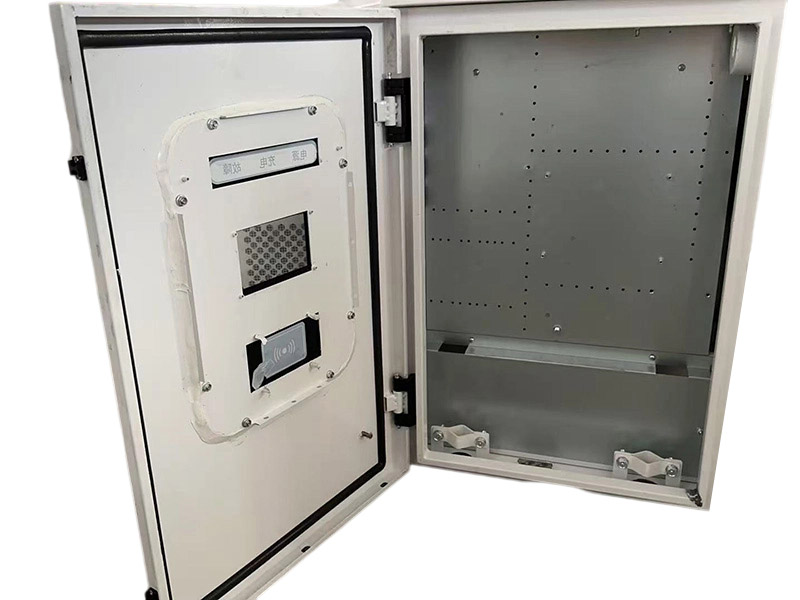

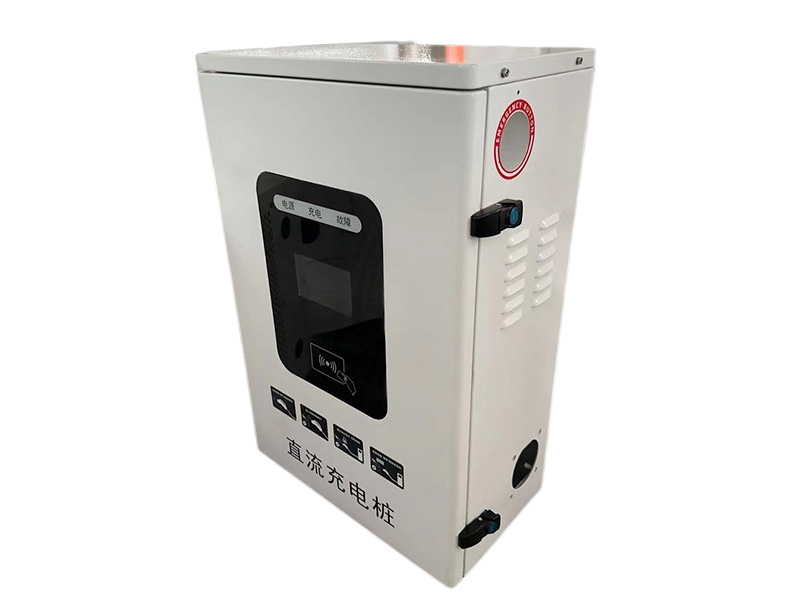

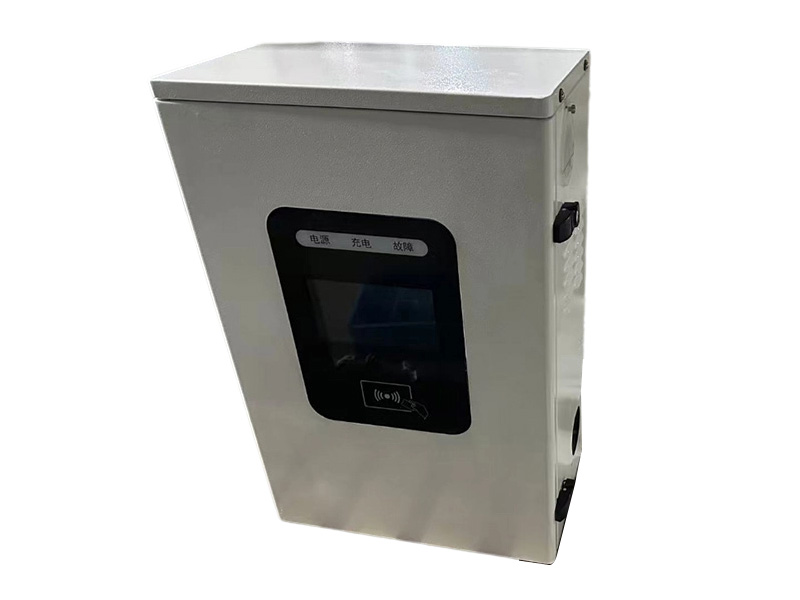

20-40KW单枪通用型（A款)

充电桩外壳的内部结构是实现散热与导热的核心，需结合热量来源（如充电模块、电容、芯片）、散热路径（导热→传热→散热）、环境条件（户外高温 / 室内密闭） 三大维度，通过 “主动引导 + 被动辅助” 的结构，避免内部元器件因高温失效（如电容鼓包、芯片宕机）。以下是具体关键点，按 “导热优化→散热优化→结构辅助” 的逻辑拆解：

一、核心前提：明确热量分布，针对性

首先需通过热仿真（如 ANSYS Icepak）定位内部 “热源焦点”—— 充电桩核心热源集中在充电模块（占总发热量 60%-80%）、直流接触器、滤波电容，且热源多为 “局部高温”（如模块表面温度可达 80-100℃）。因此，内部结构需优先解决 “热源与散热部件的效果连接”，避免热量堆积。

二、导热结构：建立 “热源→散热件” 的效果路径

导热的核心是缩短热量传递距离、减少热阻，通过结构让热量速度适宜从热源传递到散热片、外壳或风扇，关键手段如下：

1. 热源与散热部件的 “直接贴合”

结构逻辑：将发热元器件（如充电模块）直接固定在高导热材质的结构件上，避免空气间隙（空气热阻远高于金属）。

例：充电模块底部平面金属安装板（材质选 6063 铝合金，导热系数 201W/(m・K)，或紫铜（401W/(m・K)），模块通过导热硅胶垫（导热系数 2-5W/(m・K)）与安装板紧密贴合，安装板再通过螺丝刚性固定，确认无松动（松动会产生空气间隙，热阻骤增）。

注意点：贴合面需做 “平整度控制”（粗糙度 Ra≤1.6μm），避免因表面凹凸导致贴合不紧密；若模块有凸起元器件，需在安装板对应位置开 “避让槽”，防止压伤元器件。

2. 导热支架 / 导热柱的 “定向传导”

适用场景：当热源（如芯片、小功率电阻）无法直接贴合散热件时，通过 “导热支架” 搭建中间传导路径。

例：PCB 板上的大功率芯片（如 IGBT），可在外壳内部L 型导热支架（材质选铝或铜），支架一端通过导热膏（导热系数 8-12W/(m・K)）与芯片表面贴合，另一端延伸至外壳散热筋或风扇进风区，形成 “芯片→支架→散热件” 的定向导热通道。

进阶：导热支架内部可预留 “热管槽”，嵌入热管（导热系数＞1000W/(m・K)），进一步提升导热效率（尤其适用于长距离导热，如从壳体内侧到外侧散热筋）。

3. 内部腔体的 “热隔离”

问题规避：避免 “高温区” 与 “低温敏感区”（如控制板、传感器）直接接触，通过结构分隔减少热串扰。

方案：在外壳内部用金属隔板（如铝合金板） 将腔体分为 “功率区”（放置充电模块、接触器）和 “控制区”（放置 PCB 板、显示屏），隔板需与外壳一体成型或密封固定，同时在控制区侧预留 “进风口”，引入低温空气，避免功率区的高温扩散至控制区。

三、散热结构：加速 “热量→外界” 的排出效率

散热是将导热传递来的热量，通过 “对流、辐射、传导” 三种方式排出壳外，需结合场景（户外 / 室内）不同结构，核心是优化空气流动路径、扩大散热面积。

1. 被动散热：依赖外壳与环境的自然交换（适用于小功率充电桩 / 室内场景）

核心结构：外壳散热筋

逻辑：将外壳的 “功率区对应外壁” 为纵向 / 横向散热筋（类似电脑主机外壳），通过增加表面积提升辐射散热效率。

参数要求：散热筋高度 8-15mm（过高易积灰，过低效率不足），间距 5-8mm（确认空气能在筋间自然对流）；材质量先选压铸铝合金（比塑料散热效率好 30 倍以上），且散热筋需与内部导热安装板 “直接连接”（避免中间断接，形成 “导热 - 散热” 闭环）。

示例：家用 7kW 壁挂式充电桩，外壳背部（对应充电模块位置）纵向散热筋，模块热量通过导热垫传递到外壳内壁，再通过散热筋辐射到空气中，可将内部温度降低 15-20℃。

辅助：腔体空气对流通道

在外壳底部（低温区）开 “进风孔”，顶部（高温区）开 “出风孔”，利用 “热空气上升” 的自然对流原理，让冷空气从底部进入，带走内部热量后从顶部排出。

防护要求：进 / 出风孔需加装防尘网（IP65 级） 和 “导流板”（避免雨水倒灌，户外场景需要）。

2. 主动散热：结合风扇 / 散热模组（适用于大功率充电桩 / 户外高温场景）

核心结构：风道优化

目标：让风扇产生的气流 “细致流经热源”，避免短路（气流未接触热源直接排出）。

风道密封性：用 “导流隔板” 将内部腔体分隔为 “进风区→热源区→出风区”，确认气流只能从进风区进入，经过充电模块、接触器等热源表面，再从出风区排出（减少气流分散）。

热源布局：将发热量大的部件（如充电模块）沿气流方向 “并列布置”，且模块表面与气流方向 “垂直”（大的化气流接触面积）；避免热源遮挡（如小功率部件不挡住大功率部件的进风路径）。

风扇选型与安装：

位置：进风风扇装在底部（吸入冷空气），出风风扇装在顶部（排出热空气），符合 “热空气上升” 规律；

类型：户外场景选 “(以实际报告为主)风扇（IP54 级以上）”，避免雨水进入风扇内部；

控制：结合温度传感器，当内部温度＞45℃时自动启动风扇，＜30℃时关闭，降低能耗。

进阶：液冷散热接口预留（超快充场景）

对于 120kW 以上的超快充充电桩，单靠风冷难以满足散热需求，需在外壳内部预留 “液冷散热模组安装位”：

结构上 “液冷板固定槽”（用于安装与充电模块贴合的液冷板），并预留 “冷却液进出接口”（位置避开雨水易接触区域）；

接口处做 “密封”（用耐油密封圈，防止冷却液泄漏），同时在外壳外侧标注 “液冷接口” 标识，方便后期维护。

四、结构辅助：避免散热效率 “打折”

线缆布局：不阻碍气流

内部线缆（如电源线、信号线）需通过 “线缆固定夹” 沿外壳边缘或隔板侧面布置，避免线缆悬空遮挡风道，尤其不能挡住风扇进 / 出风口和热源表面（线缆散热差，被气流吹过也会升温，还会扰乱气流）。

防尘(以实际报告为主)与散热的平衡

户外场景需满足 IP65/IP67 防护等级，但密封过严会阻碍散热，因此需 “防护 - 散热兼容结构”：

进 / 出风孔用 “百叶窗 + 防尘网 + (以实际报告为主)导流板” 组合（百叶窗倾斜角度＞45°，防止雨水进入；导流板引导气流向上，避免雨水随气流进入）；

散热筋间隙中不积存灰尘：户外场景的散热筋可为 “上宽下窄” 的梯形截面，减少灰尘堆积（灰尘会覆盖散热筋表面，降低辐射散热效率），同时预留 “清洁通道”（如外壳侧面可拆式盖板，方便定期清理灰尘）。

材质配合：提升导热基础

内部结构件（如安装板、导流隔板）优先选高导热材质（铝合金＞不锈钢＞塑料），若因成本需用塑料，需在塑料件内部嵌入 “金属导热嵌件”（如在塑料安装板中嵌入铝片），避免塑料材质导热差导致热量堆积。

五、验证：通过仿真与测试确认效果

热仿真验证：在阶段用热仿真软件（如 ANSYS、FloTHERM）模拟不同环境温度（-30℃~60℃）下的内部温度分布，重要检查热源表面温度是否≤85℃（元器件安然上限），若局部温度过高，需调整风道、散热筋或风扇参数。

实物测试：制作样品后，在高温环境箱（模拟户外 60℃高温）中进行 “满功率充电测试”，用热电偶传感器实时监测内部各部件温度，同时测试风扇启停逻辑是否正常，防尘(以实际报告为主)性能是否达标（通过 IP65/IP67 测试）。
